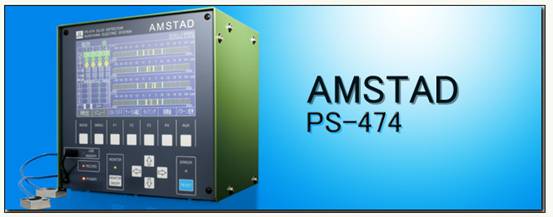

一、產品概要
AMSTAD(PS-474)高精度跳削檢測儀經過長年技術積累，檢測精度可以達到0.1μm。液晶屏幕可以顯示：條線圖、波形曲線圖、下死點曲線。
至今為止設定困難的角度檢測，可以通過波形觀察并根據變位經時變化曲線來進行確認。
不僅有可視功能，還可以保存沖床停止后前8次沖程的波形畫面；并且跟機保存運轉中的所有數據，隨時可以讀出所需要的數據。
二、產品特點
●檢測能力達到0.1μm的精密傳感器
可以實現解析0.1μm的精密變位檢測。連線接好后根據線長自動進行線長校準，在斷線時還可發出警報使沖床停止。
●可視化液晶屏
根據顯屏，各通道的的傳感器狀態和設定一目了然。可以選擇波形顯示或曲線圖顯示。另外 畫面可以通過BMP格式直接保存入U盤。
●檢測角度的簡單調節
在沖床在運轉中，可以通過觀測波形簡易設定檢測角度。外部角度檢測可以通過波形來設定調整。
●將數據存入U盤
沖床停止前的8次沖程，波形數據可以通過CSV格式存入U盤。變位數據隨時被記錄，并可以按時間指定保存范圍，以CSV格式存入U盤。
●備有各種豐富的設定功能
具有限制數值自動縮小功能或沖床停止檢測等便利的檢測功能。內裝記憶卡可以保存50種模式，并可存儲U盤。

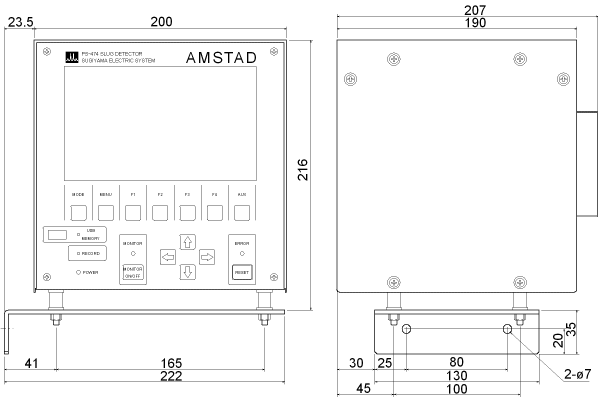

三、外形尺寸圖
PS-474
四、技術規格
檢測 |
檢測CH數 | 4CH |
檢測分解能力 | 1μm或0.1μm |
限制值最大值 | 200μm或20.0μm |
傳感頭的感應距離 | 0.7～1.5mm |
傳感頭的使用環境溫度 | 0～55℃ |
同步角度種類 | 內部同步、外部同步 |
連接線長 | 標準3M |
最大旋轉速度 | 4000SPM |
記錄•保存 |
記錄沖程數（參考） | 6000萬數據 |
U盤 | USB2.0以下FAT32被格式化的U盤 |
外部輸出 |
繼電器輸出 | 250VAC／30VDC 3.0A 上限 |
外部輸入 |
外部角度/操作禁止/
復位/有效無效 | 無電壓接點或半導體
開關連接內部電壓（DC12V）形式 |
電源•其他 |
電源電壓 | AC100～240V ±10％ 50／60Hz |
消費電力 | 最高：60W以下 運轉時：20W以下 |
重量 | 3.0kg |
主機尺寸（WHD） | 200×200×190mm（不包括突起部位） |
使用環境溫度 | 0～55℃（使用中不發生突變） |
使用環境濕度 | 35～85％RH（不能結露） |
使用環境 | 無腐蝕性氣體，塵埃 |
附屬品 | •使用說明書 1冊
•傳感頭 4個
•傳感器連接線 4條 (藍，紅，白，黃)
•標準托架 1個
•電源連線 1條(標準:12芯5m) |
五、傳感頭
多種傳感頭可對應各種樣式的模具
PS-4013 | PS-4014 | PS-4018 | PS-4020 | PS-4024 | PS-4025 | PS-4026 |
|
|
|
|
|
|
|
PS-4027 | PS-4028 | PS-4029 | PS-4031 | PS-4032 | PS-4033 | PS-4034 |
|
|
|
|
|
|
|
六、傳感器連接線
傳感器連接線現有 藍，紅，白，黃4種顏色。
在1.5～10ｍ的長度范圍內可以按照您的要求作成。（標準長度為3m）
